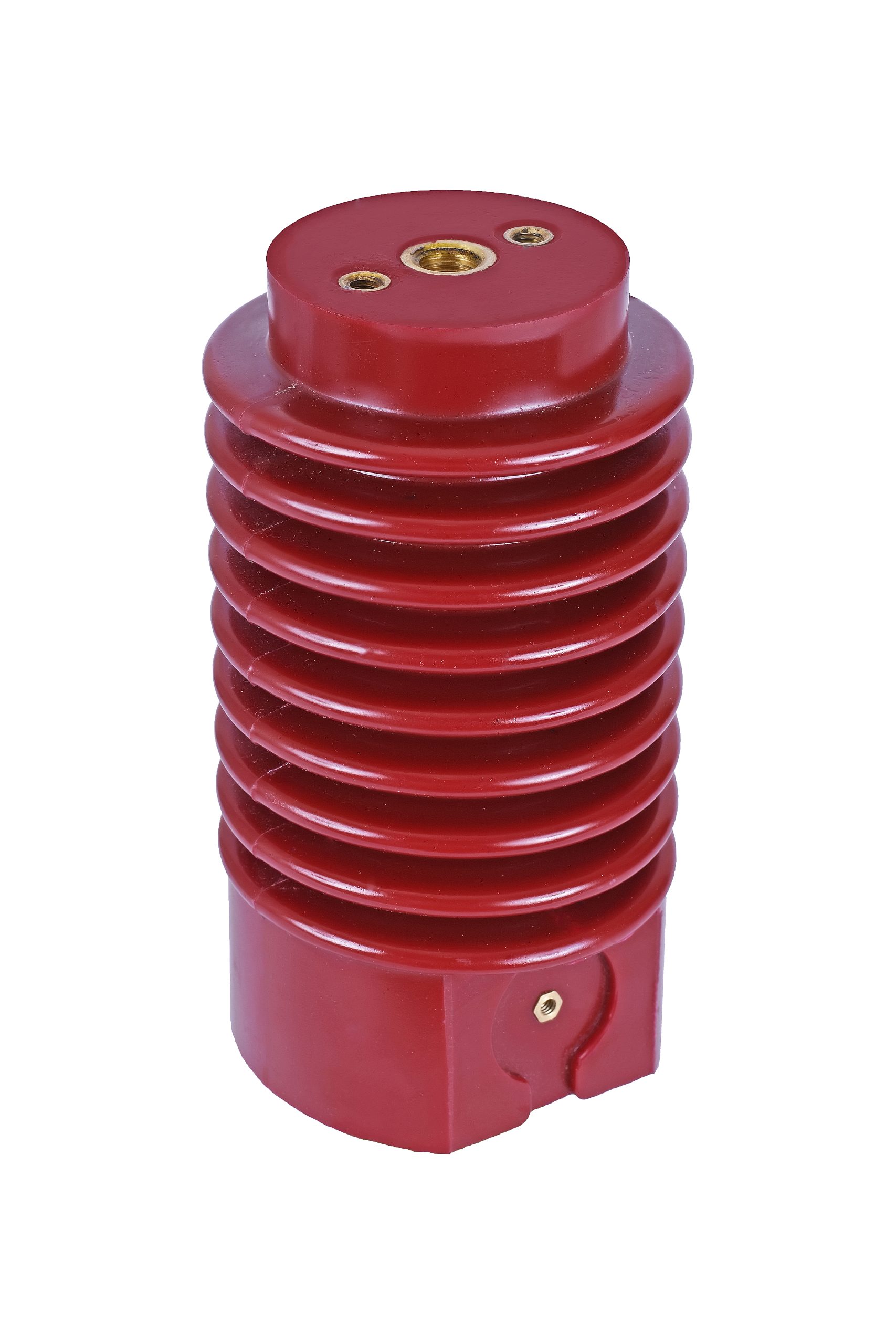

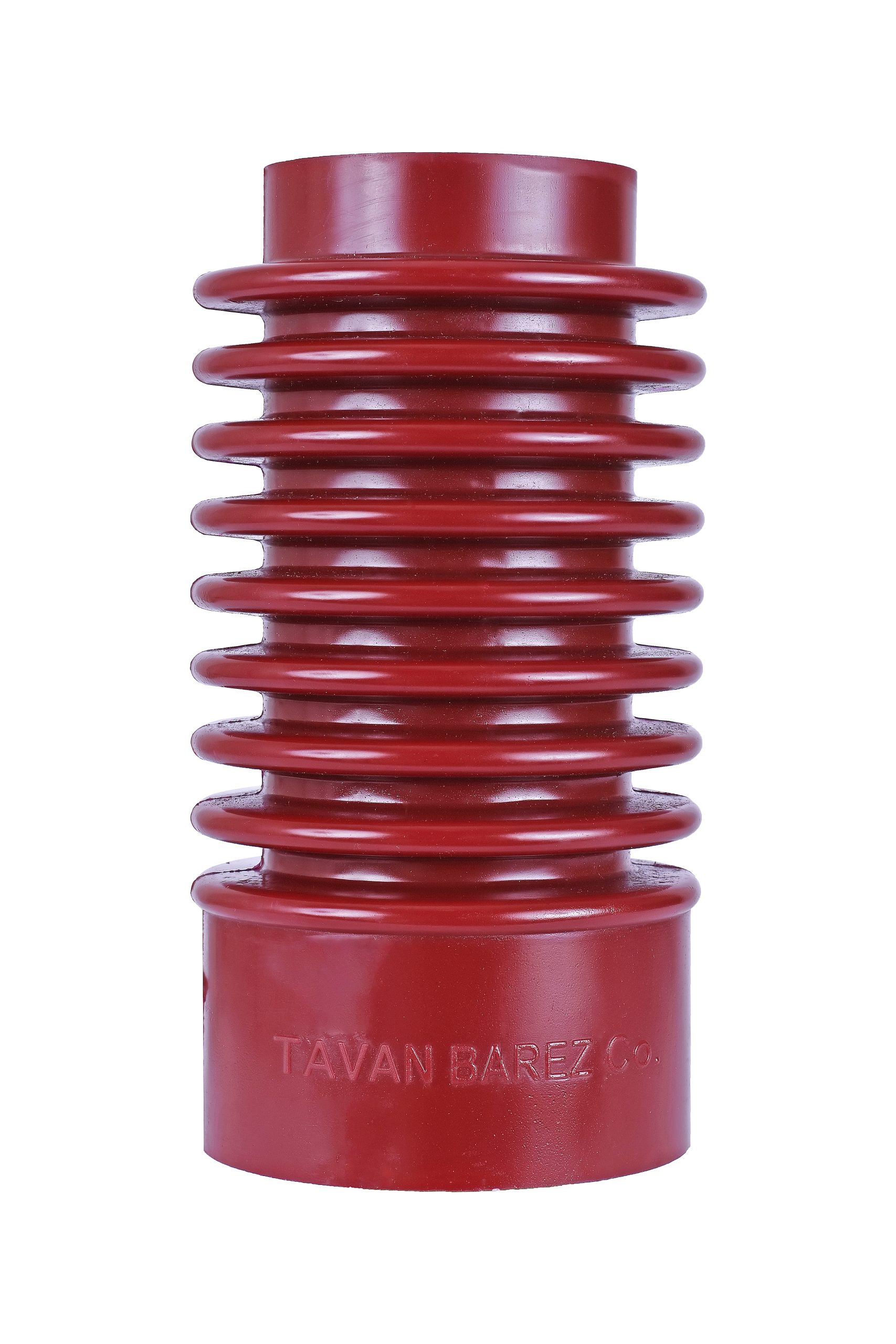

مقره خازنی TB17

مقره خازنی 24 کیلو ولت (indoor) از جنس اپوکسی رزین و مهره های اینسرتی از جنس فلز برنج با مقاومت بالا در رطوبت و اکسیداسیون جهت استفاده در محیط های داخلی با دمای حداکثر 85 درجه سانتی گراد.

این سری از مقره ها به عنوان مقسم خازنی ولتاژ فشار متوسط، جهت ارسال سیگنال به نمایشگر، به منظور نمایش وجود یا عدم وجود ولتاژ و همچنین به عنوان عایق و نگهدارنده تجهیزات الکتریکی ، باسبارها،فیوزها و … می­باشند.

استانداردهای مرجع:

IEC 60660 – IEC 60273 -IEC60137



نصب  و راه اندازی:

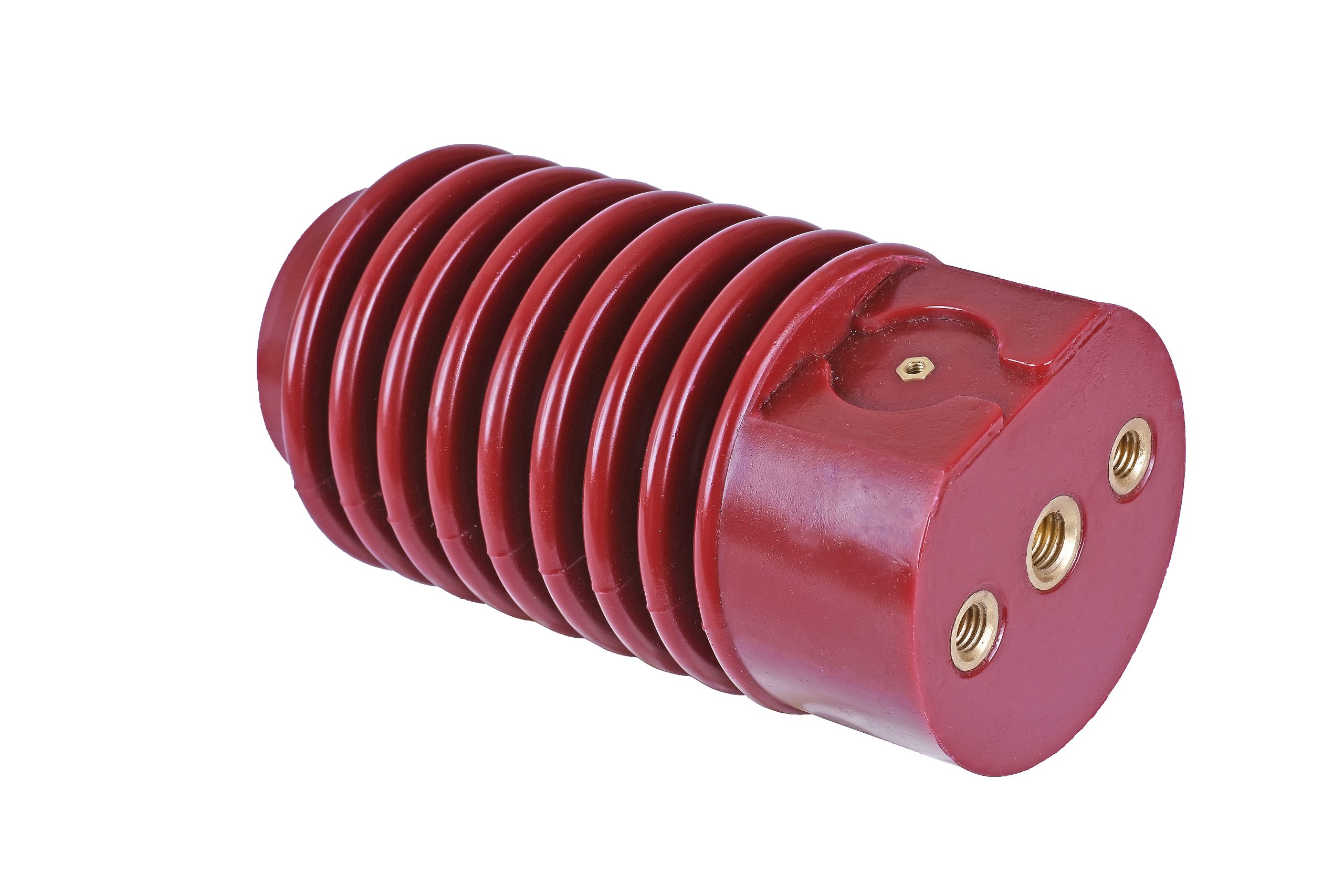

سه پیچ جهت نصب باس بار و تجهیزات فشار متوسط در بالای مقره.

سه پیچ جهت نصب مقره در پلیت و تابلو .

یک پیچ در بغل برای خروجی سیگنال LV.



اطلاعات فنی:

ولتاژ نامی 24KV

ولتاژ فرکانس قدرت 50KV/1min

ولتاژ ضربه 125KV

تخلیه جزیی 10pc>

طول خزشی 337mm

خازن از جنس کپسول سرامیکی

ارتفاع 170mm

تستهای روتین محصول:

تست ولتاژ نامی

تست پاور فرکانسی

تست تخلیه جزیی

تست ریپورت
